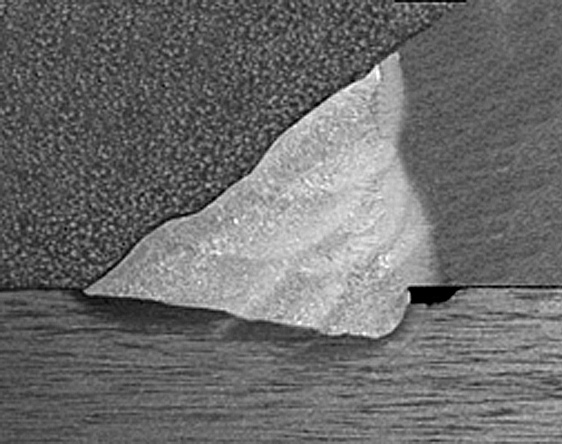

Makroschliff/Bild 1. Flanschverbindung (Kehlnaht)

Werkstoff 42CrMo4 / S355J2G3

Ätzmittel: 10%ige wäss. HNO₃ (wässerige Salpetersäure)

Werkstoff 42CrMo4  (Werkstoff-Nr.: 1.7225)

Gefüge:

Grundwerkstoff  im vorvergütetem Zustand (QT), als heterogener Gefügezustand vorliegend.

Zeilenförmig  eingelagerte Mangansulfiden /

Vergrößerung: 100-fach

Ätzmittel:  3%ig alkohl. HNO₃ (Salpetersäure)

Schliffherstellung

Manuelles Nassschleifen bis Körnung 800, anschließend direkt auf 3µm poliert(polykristalliner Diamant)
